昊辰專業(yè)生產(chǎn)防排煙耐火0.5小時防排煙玻璃棉板廠家直銷全國發(fā)貨,支持定做防排煙專用防火玻璃棉板,我公司可提供各種防排煙玻璃棉板手續(xù),歡迎新老客戶撥打廠家直銷??13103264111.

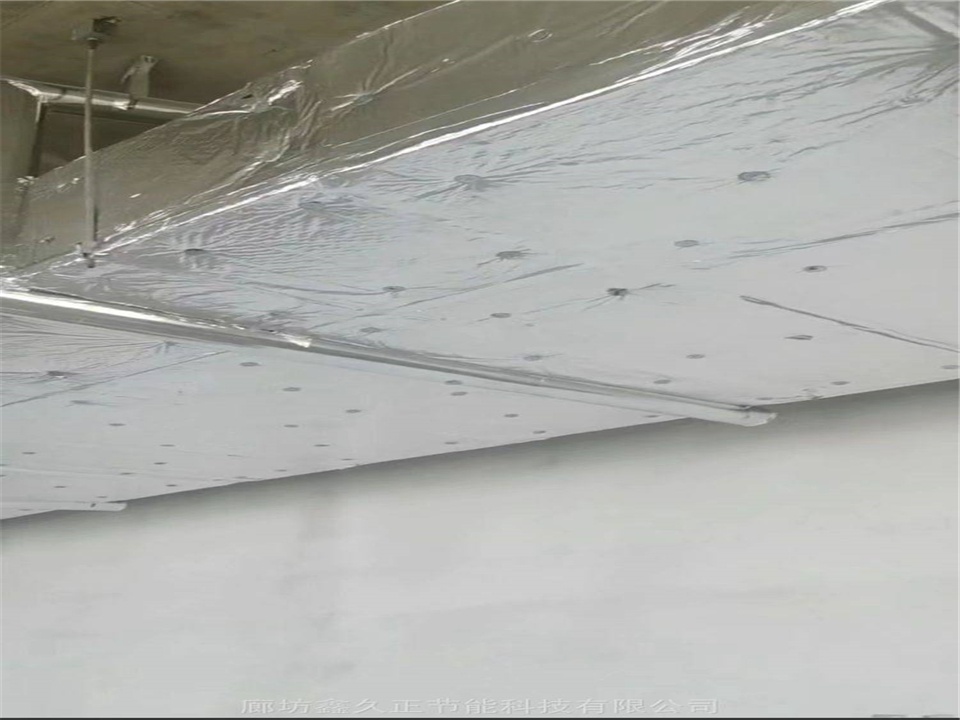

防排煙玻璃棉防火耐火性能更好。防排煙玻璃棉是針對防排煙管道耐火極限要求而研發(fā)的防排煙專用玻璃棉，符合相關(guān)要求。防排煙管道耐火極限要求一般為30分鐘、60分鐘、90分鐘、120分鐘。玻璃棉屬于A級不燃材料，具有不燃性、燃燒時無大量明煙，具有一定的防火性能，但是普通的玻璃棉是不能應(yīng)用在防排煙管道的，達不到耐火極限要求，否則會導(dǎo)致消防項目驗收不及格。

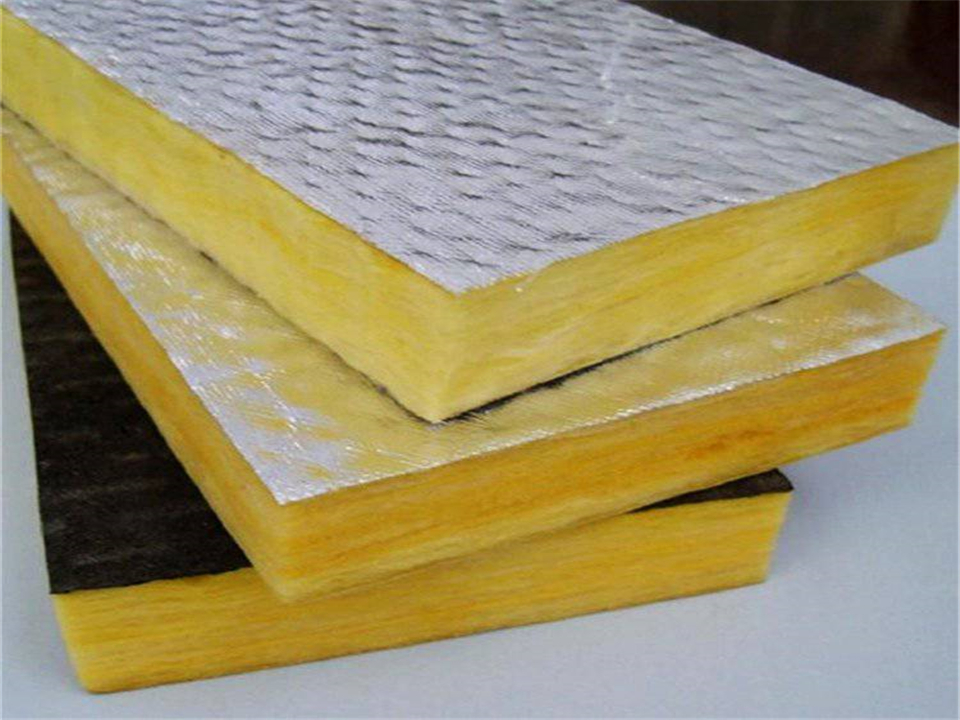

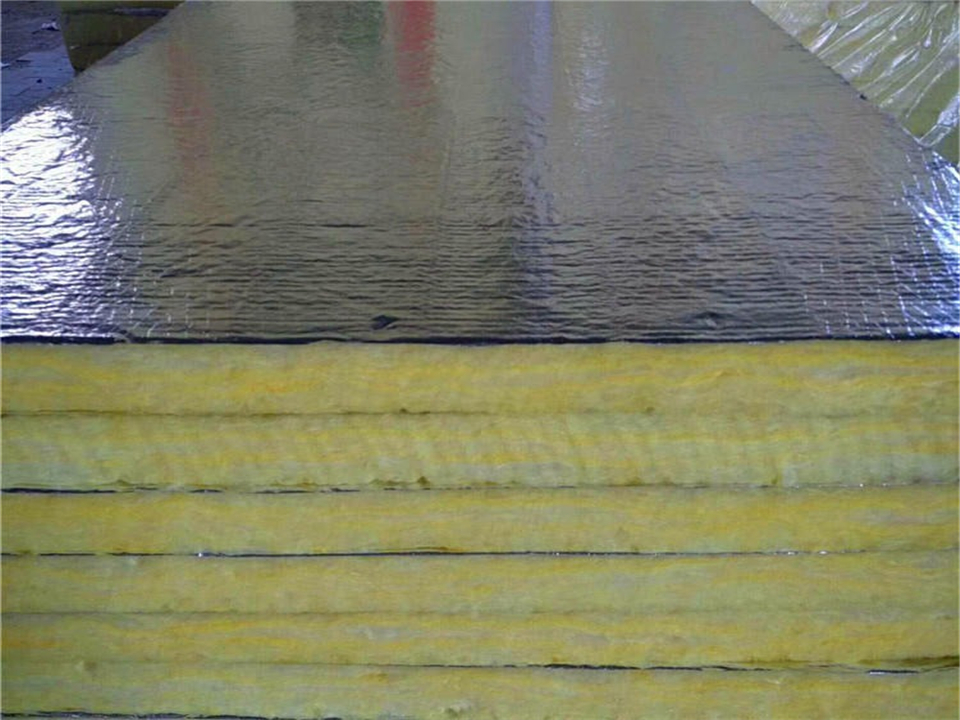

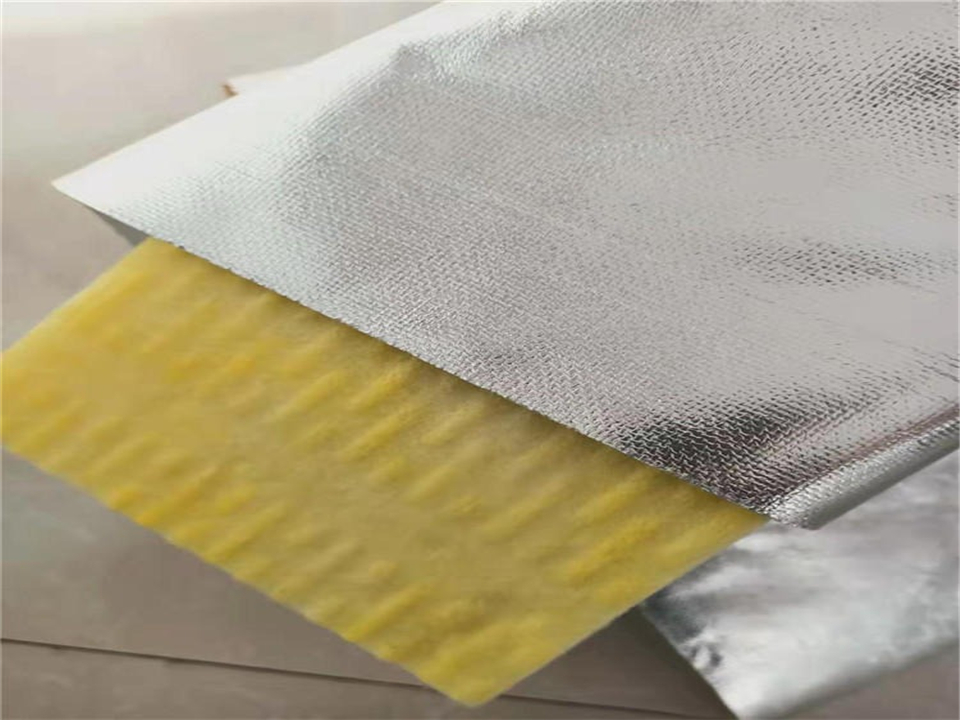

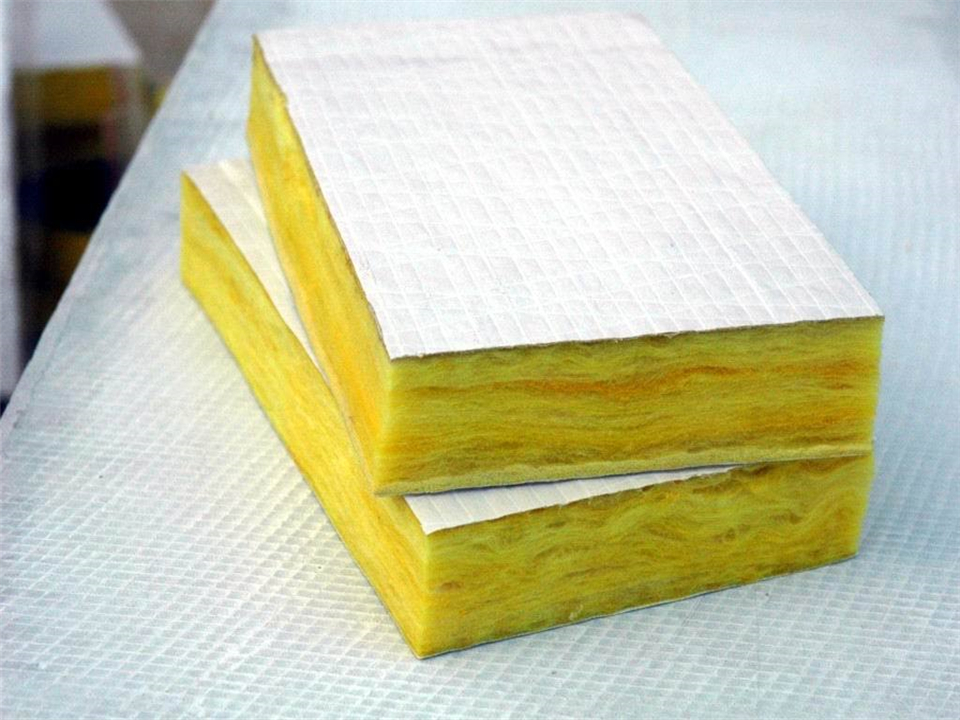

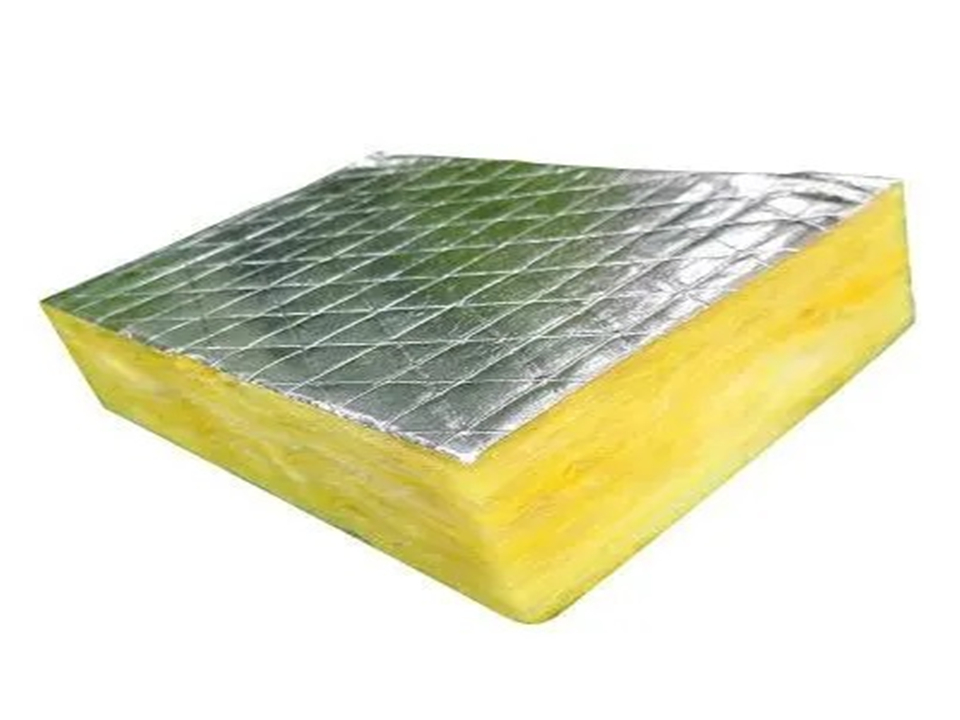

防排煙玻璃棉使用的厚度一般為50mm，密度為48K、64K，對應(yīng)不同的耐火時長分別為0.5小時、1小時。普通玻璃棉板密度一般在20K-80K，厚度一般在25mm-200mm之間，規(guī)格沒有統(tǒng)一。防排煙玻璃棉是鋁箔貼面或者是ffr貼面玻璃棉復(fù)合材料，貼面可以防水防潮防灰塵、增加耐火性能等。普通玻璃棉基本上就是玻璃纖維，表面一般不會添加其他材料結(jié)合在一起。
防排煙玻璃棉防火耐火、防水防潮等性能都比普通的玻璃棉好，規(guī)格相對是固定的，價格波動并不會很大，相對穩(wěn)定，相關(guān)規(guī)格下，防排煙玻璃棉會比普通玻璃棉貴一些。
| 檢測項目 | 標(biāo)準(zhǔn)要求 | 檢測結(jié)果 | 技術(shù)要求 | 檢測標(biāo)準(zhǔn) | ||
| 耐火性能 | 管道A | 耐火完整性 | 爐外管道喪失完整性：棉墊被點燃；縫隙探棒可以穿過(φ6mm的縫隙探,棒穿過試件進入爐內(nèi)，并沿裂縫方向移動150mm的長度；φ25mm的縫隙探棒穿過試件進入爐內(nèi)。);背火面出現(xiàn)火焰并持續(xù)時間超過10s;管道A內(nèi)不能保持(300±15)Pa的壓差時。 | 60min,未點棉墊；未出現(xiàn)裂縫；背火面未出現(xiàn)火焰；管道A內(nèi)壓差為291Pa。 | 60min | GB/T 17428-2009 10.3.1, 11.1 |
| 耐火隔熱性 | 喪失隔熱性：試件背火面的平均溫度溫升超過初始平均溫度140℃;任一!|面的平均溫升點位置的溫度溫升超過初始平均溫度180℃。 | 60min,背火棉的平均溫升14℃,最高溫升62℃。 | 10.3.2 11.2.1 | |||
| 管道B | 耐火完整性 | 爐外管道喪失完整性；棉墊被點燃；縫隙探棒可以穿過(φ6mm的縫隙探棒穿過試件進入爐內(nèi)，并沿裂縫方向移動150mm的長度；φ25mm的縫隙探棒穿過試件進入爐內(nèi)。);背火面出現(xiàn)火焰并持續(xù)時間超過10s。 | 60min,未點棉墊；未出現(xiàn)裂縫；背火面未出現(xiàn)火焰。 | GB/T 17428-2009,10.3.1 11.1 | ||
| 耐火隔熱性 | 喪失隔熱性：試件背火面的平均溫度溫升超過初始平均溫度140℃;任一點位置的溫度溫升超過初始平均溫度180℃。 | 60min,背火面的平均溫升52℃,最高溫升73℃。 | 10.3.2 11.2.1 | |||
| 項目 | 產(chǎn)品規(guī)格 | |
| 防排煙玻璃棉柔性包裹常用規(guī)格 | 密度mm | 48/64kg(其它規(guī)格也可以定做） |
| 長度mm | 1200(其它規(guī)格也可以定做） | |
| 寬度mm | 600(其它規(guī)格也可以定做） | |
| 厚度 | 50(其它規(guī)格也可以定做） | |

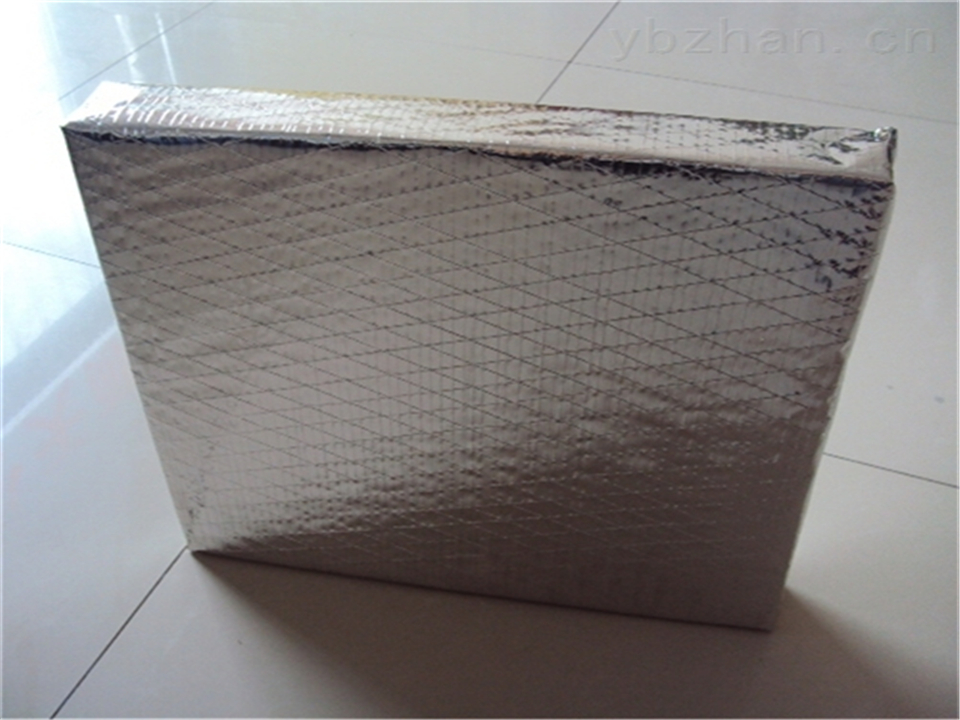

防排煙柔性包裹我們還可以生產(chǎn)
| 鋁箔種類 | 生產(chǎn)規(guī)格 | |

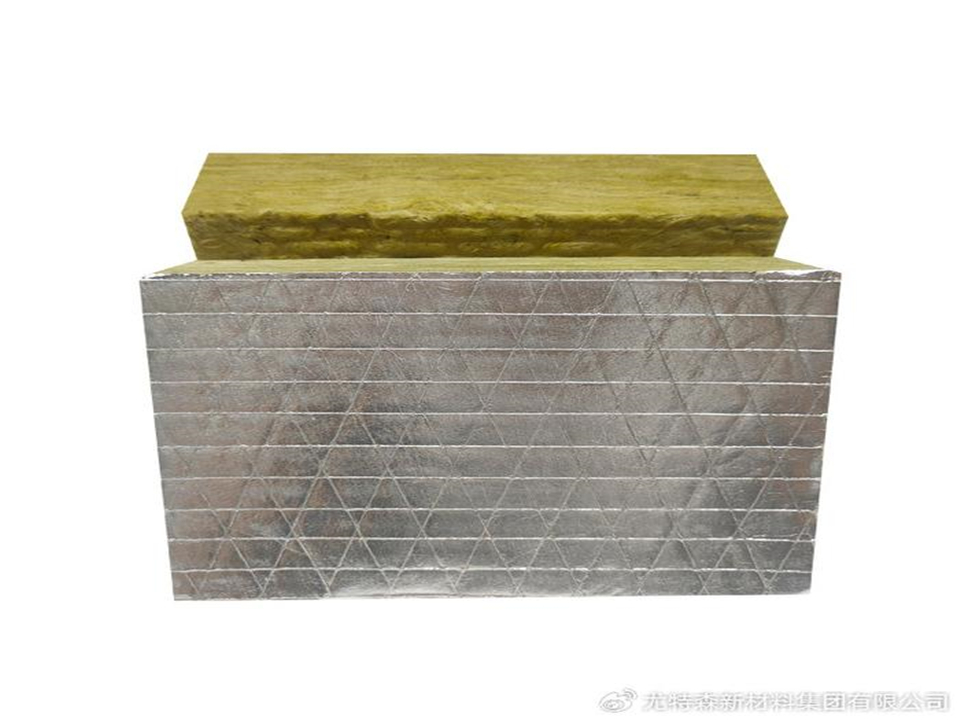

消防排煙風(fēng)管專用防火保溫棉 | 防排煙巖棉板 | 支持定做 |
| 防排煙硅酸鋁 | 支持定做 | |
| 防排煙玻璃棉 | 支持定做 | |
